В днешния бързо{0}}развиващ се свят на електрификация и възобновяема енергия, батериите се превърнаха в туптящото сърце на иновациите-от електрически превозни средства (EV) до електро-велосипеди, системи за съхранение на енергия и интелигентни устройства. И все пак трансформирането на концепция за батерия в надежден масово-произведен продукт е много повече от техническо упражнение; това е сложно инженерно пътуване, което изисква между-междудисциплинарно сътрудничество, прецизен контрол и непрекъсната оптимизация.
Тази статия ви превежда през пълния процес на разработване на батерии, от прототипа до масовото производство, като обяснява как професионалните производители на OEM/ODM превръщат идеите в реални,{0}}готови за пазара батерийни пакети.
Защо разработката на батерии е системно инженерство
Разработването на батерии не е просто сглобяване на клетки в пакет. Това е процес на системно инженерство, който интегрира електрохимия, наука за материалите, механичен дизайн, електроника и производствено ноу{1}}ноу-хау.
Успешната батерия трябва да постигне добър баланс между:
- Производителност: енергийна плътност, цикъл на живот, скорост на зареждане
- Безопасност: термична стабилност, защитен дизайн, съответствие със сертификатите
- Цена и технологичност: мащабируем дизайн и ефективност на веригата за доставки
В днешните литиево-йонни и LiFePO₄ екосистеми всяко дизайнерско решение-от клетъчната химия до BMS алгоритъма-се отразява на крайната цена, производителност и безопасност. Разбирането на този баланс-на нивото на системата е ключът към ефективното разработване на продукти и устойчивата конкурентоспособност.
Етап 1: Дефиниране на изискванията и концептуален дизайн
Всеки страхотен проект за батерии започва с ясна дефиниция какво трябва да постигне продуктът.
Анализ на пазара и техническите изисквания
Различните индустрии имат изключително различни приоритети:
- EV батерии: съсредоточете се върху енергийната плътност и възможността за бързо{0}}зареждане
- Батерии за електро-велосипед или електро-скутер: дайте приоритет на размера, теглото и издръжливостта
- Системи за съхранение на енергия: акцентирайте върху жизнения цикъл и ефективността на разходите
- Потребителска електроника: изисквайте компактност и безопасност
Тези пазарни нужди се превръщат в технически параметри като номинално напрежение, капацитет, вътрешно съпротивление, жизнен цикъл, скорост на разреждане и работна температура. В същото време разработчиците трябва да вземат предвид ограниченията на разходите, тъй като материали като катодни активни вещества (напр. NCM, LFP) и електролити съставляват 60–70% от общите разходи.
Идеен дизайн и валидиране на осъществимостта
След като бъдат дефинирани ключови спецификации, инженерите избират клетъчната химия (LFP за безопасност и дълъг живот, NCM за по-висока плътност) и започват 3D моделиране и проектиране на прототип на корпуса.
Първите проби често се правят чрез CNC обработка или 3D печат, което позволява на екипите бързо да валидират структурата, размера и термичния дизайн, преди да инвестират в-форми за масово производство.
Етап 2: Разработка на инженерен прототип
След валидиране на концепцията проектът преминава към инженерен прототип-мост между идеята и изработимия продукт.
Материална система и развитие на електродите
Тази фаза се фокусира върху фина-настройка на съставите катод/анод, равномерност на покритието и контрол на суспензията.
- Катод: често основа от алуминиево фолио; дебелината на покритието и плътността-на пресоване на ролки (3,3–3,5 g/cm³ за NCM) пряко влияят върху капацитета.
- Анод: основа от медно фолио; балансът между съдържанието на графит и силиций определя стабилността на цикъла.
- Електролит: добавките и концентрацията на Li-сол са оптимизирани за стабилно образуване на SEI и нисък импеданс.
Проектиране на механично и термично управление
Структурата на батерията трябва да осигурява твърдост, изолация и ефективно разсейване на топлината.
Термичното моделиране помага да се поддържат температурни разлики в рамките на ±2 градуса вътре в модулите-, които са критични за удължаване на експлоатационния живот.
Някои усъвършенствани пакети включват фаз{0}}материали или топлинни тръби за контролиране на екстремни условия.
Разработка на система за управление на батерията (BMS).
BMS действа като „мозък“ на батерията, като управлява безопасността, енергийния баланс и комуникацията.
Основните функции включват:
Точна оценка на SOC/SOH (с помощта на адаптивни филтри на Калман, грешка По-малка или равна на 3%)
Балансиране на клетки за подобряване на използваемия капацитет
Топлинна координация с охладителната система
Съответствие със стандартите за функционална безопасност ISO 26262
Тестването на хардуер-в--цикла (HIL) гарантира, че BMS работи надеждно при всякакви условия на повреда.
Етап 3: Разработване на процеса и пилотно производство
Преди масовото производство инженерите трябва да потвърдят, че намерението на дизайна може да бъде последователно възпроизведено в мащаб.
Процес на производство на електроди
Това включва прецизен контрол на смесването на суспензията, покриването, сушенето и каландрирането:
- Оптималният вискозитет на кашата осигурява равномерно покритие и адхезия.
- Дву{0}}странното покритие повишава производителността, но изисква усъвършенстван контрол на напрежението.
- Каландрирането определя плътността на електрода; прекомерната компресия вреди на живота на цикъла.
Сглобяване и образуване на клетки
В зависимост от форм фактора:
- Навитите клетки са ефективни за цилиндрични формати (до 4 PPM скорост).
- Подредените клетки постигат по-висока енергийна плътност и по-добра консистенция, предпочитани за дизайни в твърдо- състояние или торбички.
Процесите на формиране и стареене са критични-постепенното зареждане изгражда стабилен SEI слой, а прецизното класифициране на капацитета гарантира консистенция на продукта.
Етап 4: Тестване, валидиране и сертифициране
Нито една батерия не навлиза на пазара без обширно валидиране, за да се гарантира безопасност, производителност и издръжливост.
Тестове за производителност и цикъл
Батериите се подлагат на много-оценки на състоянието:
- Капацитет и вътрешно съпротивление при различни температури (-30 градуса –60 градуса)
- Цикъл на живот при 25 градуса и 45 градуса при 1C зареждане/разреждане
- Остаряване на календара по време на-съхранение при висока температура
Тестове за безопасност
Включва тестове за презареждане, късо-съединение, смачкване, вибрации, термичен шок и пробиване на пирон.
Симулацията на топлинен бегъл е от решаващо значение за оценка на разпространението на топлина-здравото разстояние между клетките и дизайнът на вентилацията може да забави верижната реакция с над 15 минути.
Съответствие и сертификати
В зависимост от целевите пазари сертифицирането може да включва:
- UN38.3, CE, IEC62133 – за износ и транспорт
- UL2271/1973, SAE J2929 – за северноамериканските стандарти
- GB38031 – за китайски EV батерии
Планирането на сертифициране 3–6 месеца напред предотвратява производствени забавяния и гарантира гладко глобално изпращане.
Етап 5: Масово производство и непрекъснато подобрение
След като проектирането и валидирането са завършени, проектът влиза в масово производство,-където инженерната прецизност среща фабричната дисциплина.
Настройка и валидиране на производствена линия
Модерните заводи за литиеви батерии постигат над 80% автоматизация.
Лазерното рязане, прецизното подреждане и автоматизираното заваряване гарантират последователност, докато PPAP (процес на одобрение на производствени части) валидира стойности на CPK над 1,33 за критични параметри.
Контрол на качеството и управление на веригата за доставки
Внедряването на MES и SPC системи позволява-проследяване в реално време на 200+ точки за контрол на качеството, намалявайки процента на отхвърляне с до 40%.
Суровините (напр. размер на частиците на катодния прах, съдържание на влага) се наблюдават, за да се осигури проследимост и дългосрочна -стабилност.
Текуща оптимизация
Масовото производство не е краят-това е началото на непрекъснатото усъвършенстване.
Чрез обратна връзка от клиенти и анализ на полеви данни, инженерите могат да прецизират структурата, да оптимизират BMS алгоритмите (чрез OTA актуализации) и да подготвят надстройки от следващо-поколение, като интеграция в твърдо състояние или по-бързи платформи за зареждане.
Заключение
Пътуването от прототип до масово производство отразява изкуството на сътрудничеството на модерното инженерство-безпроблемна комбинация от наука, дизайн и производствена дисциплина. Всяка фаза изисква опит, тестване и работа в екип в електрохимията, механичния дизайн и софтуерните системи. Тъй като технологиите от следващо-поколение като твърдо-и натриево-йонни батерии узряват, процесът ще се развива.
GEB е марка под General Electronics Technology Co., LTD, и професионалистпроизводител на батерии за е-велосипеди.

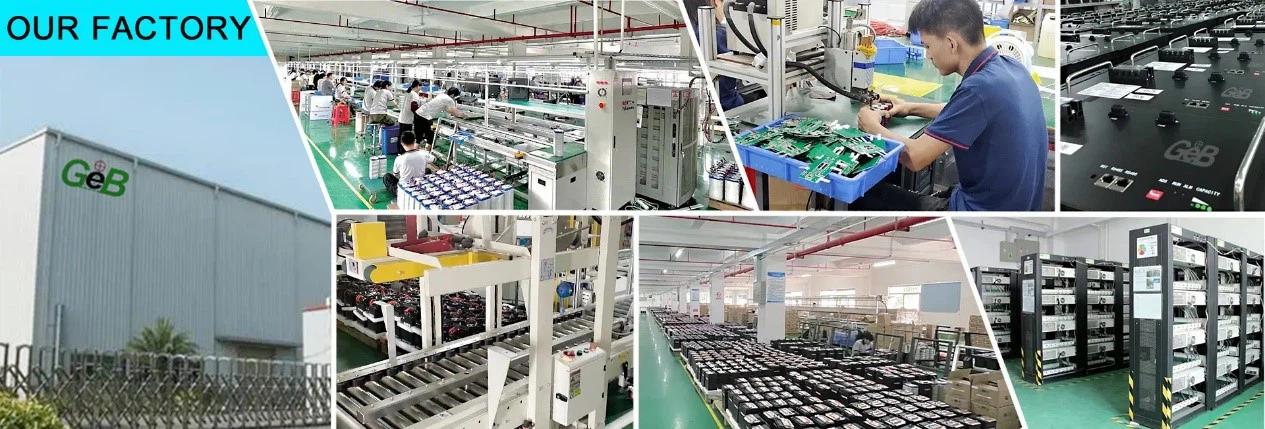

От създаването на нашата фабрика през 2009 г. GEB се е посветил на предоставянето на високо-качествени, високо-производителни и екологични литиеви батерии за европейските и северноамериканските пазари на електронни-велосипеди. През годините изградихме силна репутация сред глобалните клиенти, като поддържаме нашите основни ценности за иновация, качество, обслужване и отговорност.
